矿用压力传感器->BY-1D型

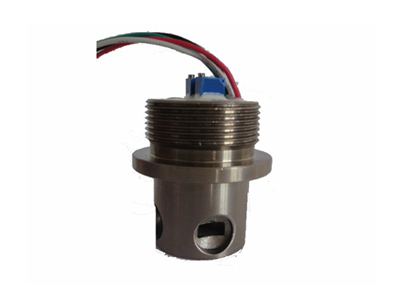

BY-1D型
描述
产品特性：
◆ 应变孔式设计，体积小，密封性好。
◆ 性能稳定可靠，量程范围广。
◆ 螺纹连接：M33×1.5 （可提供用户要求的各种机械连接方式），安装使用方便。
◆ 适用于煤矿井下综采支架压力测量。
◆ 性能稳定可靠，量程范围广。
◆ 螺纹连接：M33×1.5 （可提供用户要求的各种机械连接方式），安装使用方便。
◆ 适用于煤矿井下综采支架压力测量。
外形尺寸Dimensions （单位Unit: mm）:
技术参数Technical parameter:
|
测量范围 Measurement range
|
0~60MPa
|
|
输出范围 Output range
|
0~2.5/0.25~2.25V
|
|
供电电压 Power supply voltage
|
3~5V
|
|
综合误差 Combined error
|
±0.5% F.S
|
|
零点温度影响 Temp. effect on zero
|
±0.05% F.S/10℃
|
|
输出温度影响 Temp. effect on Span
|
±0.05% F.S/10℃
|
|
输入阻抗 Input resistance
|
1001±2Ω
|
|
输出阻抗 Output resistance
|
1001±2Ω
|
|
绝缘电阻 Insulation resistance
|
≥5000MΩ
|
|
工作温度范围 Operating Temperature Range
|
-10~+70℃
|
|
安全过载 Maximum safe over load
|
150%F.S
|
|
极限过载 Ultimate over load
|
250%F.S
|
|
密封等级 Sealing Class
|
IP67
|
|
材质 Element material
|
合金钢Alloy Steel
|
|
电缆 Cable
|
25cm
|
|
引用标准Citation
|
GB/T7551-2008/ OIML R60
|
|
接线方式Mode of Connection
|
电源正 ---- 红色 电源负 ---- 黑色
输出正 ---- 绿色 输出负 ---- 白色
|
