扭矩传感器->BN-2

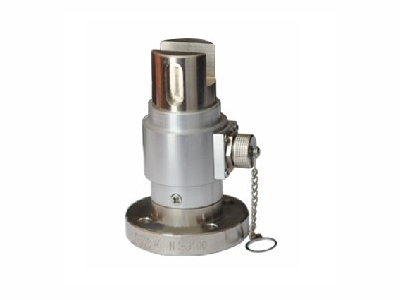

BN-2

BN-2


描述


产品特性:
        ◆  电阻应变式原理,精度高,性能稳定可靠
        ◆  低量程扭矩测量,安装使用方便。
        ◆  静态扭矩测量。一端为键(通槽)连接,一端为法兰盘连接


           外形尺寸Dimensions (单位Unit: mm:

技术参数Technical parameter:

测量范围 Measurement range
1/5/10/20/30/50/100 N.m
灵敏度 Sensitivity
1.0~2.0  mV/V
综合误差 Combined error
±0.3/0.5% F.S
零点平衡 Zero balance
0~1% F.S
零点温度影响 Temp. effect on zero
±0.1% F.S/10℃
输出温度影响 Temp. effect on Span
±0.1% F.S/10℃
输入阻抗 Input resistance
350/700±10Ω
输出阻抗 Output resistance
350/700±2Ω
绝缘电阻 Insulation resistance
≥5000MΩ
工作温度范围 Operating Temperature Range
-10~+70℃
安全过载 Maximum safe over load
150%F.S
极限过载 Ultimate over load
250%F.S
推荐激励电压 Recommend excitation voltage
10~12V DC
最大激励电压 Maximum excitation voltage
15V DC
密封等级 Sealing Class
IP67
材质 Element material
合金钢Alloy Steel, 不锈钢Stainless Steel
电缆 Cable
5m
引用标准Citation
GB/T7551-2008/ OIML R60
接线方式Mode of Connection
电源正 ----  红色    电源负 ----  黑色
输出正 ----  绿色    输出负 ----  白色
Red --- Input+        Black --- Input-
Green --- Output+     White --- Output-
